Область применения

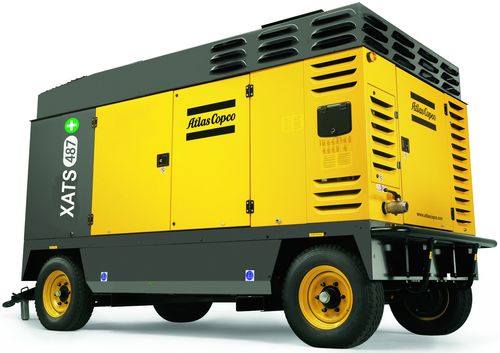

Компрессор большой мощности XATS487 находит свое применения для питания абразивоструйного оборудования до 4-х постов в комплекте с опциями по осушке и очистке воздуха, буровых станков при бурении шпуров и скважин, идругого оборудования. Большой с виду компрессор имеет простую и понятную панель управления с ЖК экраном на многих языках, в том числе и русском. Пуск и останов осуществляются соответствующими кнопками, параметры компрессора отображаются в режиме реального времени, все события записываются в соответствующий журнал, который всегда можно посмотреть на предмет происшествий и связавшись с сервисной службой решить их по телефону. От несанкционированного доступа к узлам и органам управления компрессора, все дверцы, панель управления и топливная горловина закрываются на ключ.

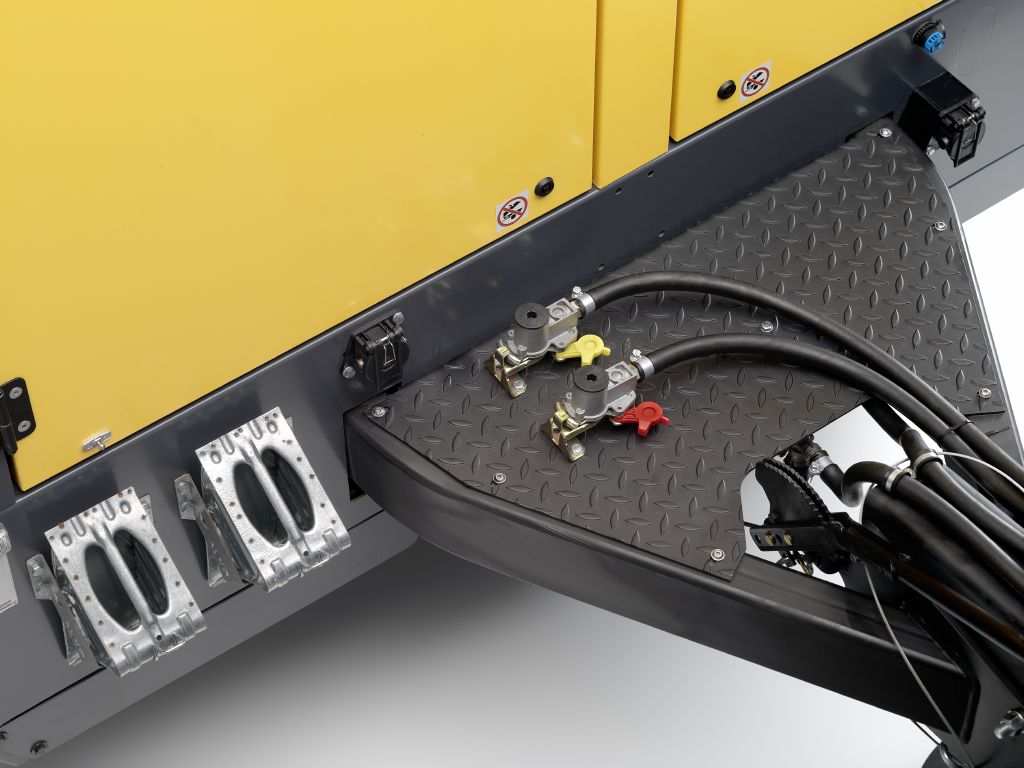

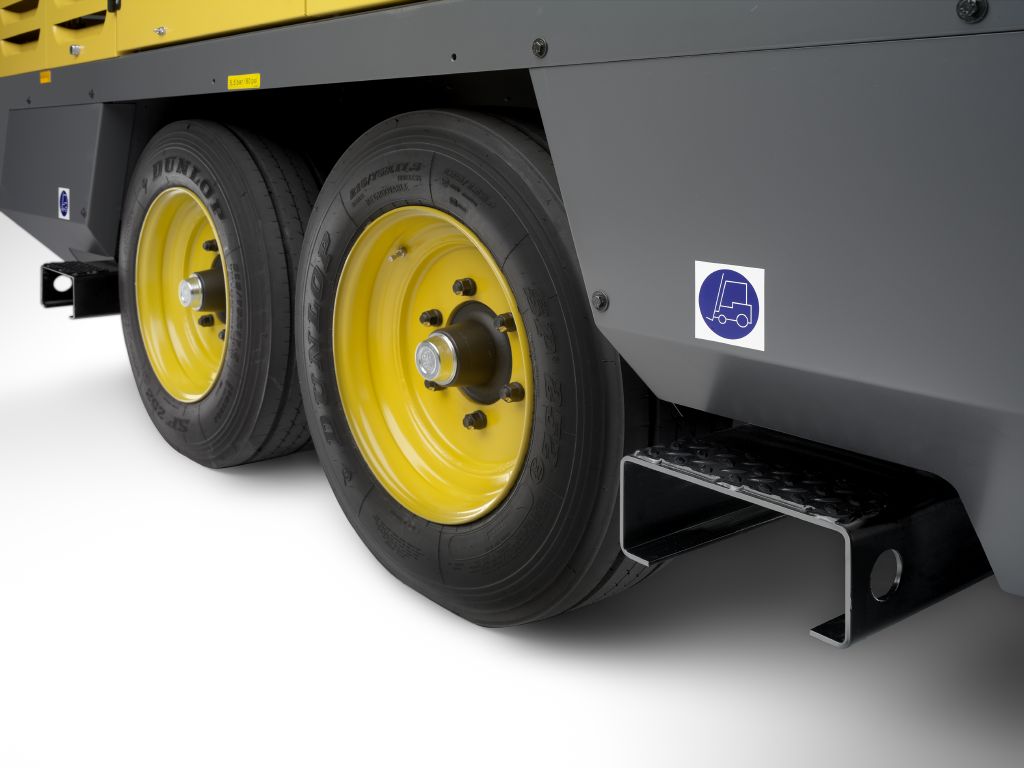

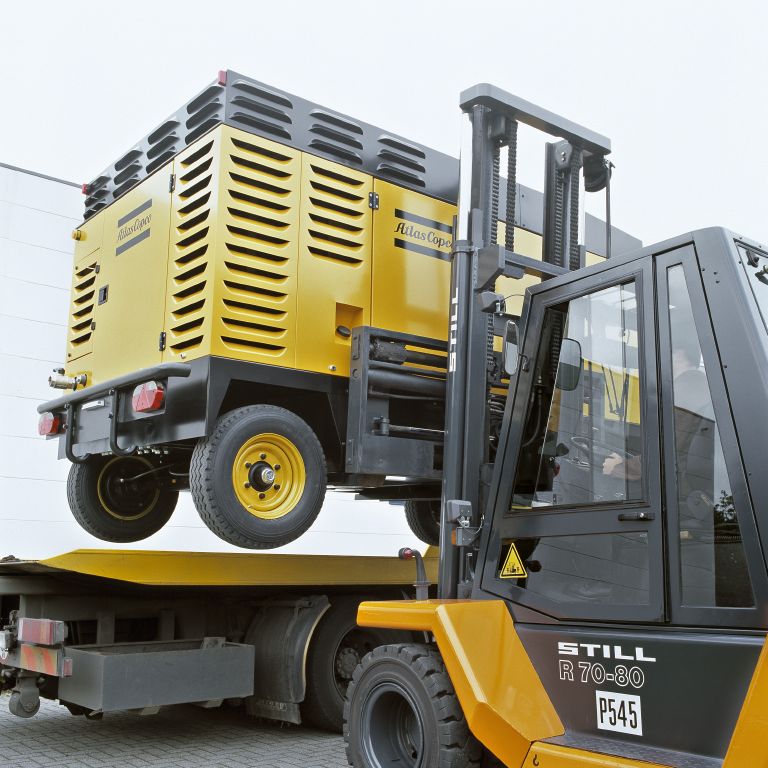

Два основных варианта исполнения компрессора позволяют использовать его как на собственном двуосном шасси для буксировки за транспортным средством, так и без шасси, на опорах или салазках для перевозки в кузове или стационарной установке.
Базовое исполнение дизельного передвижного компрессора XATS 487 Cd

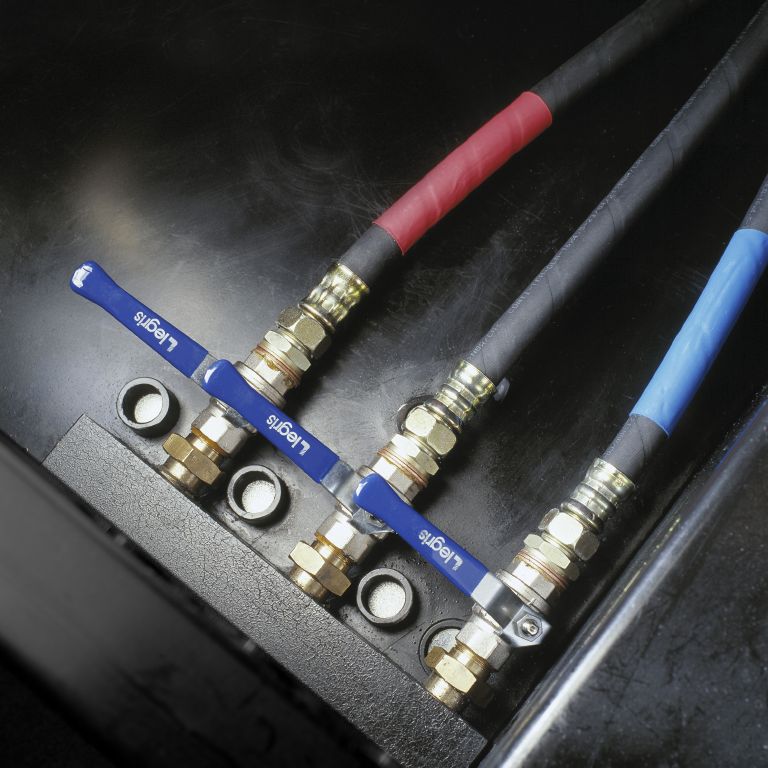

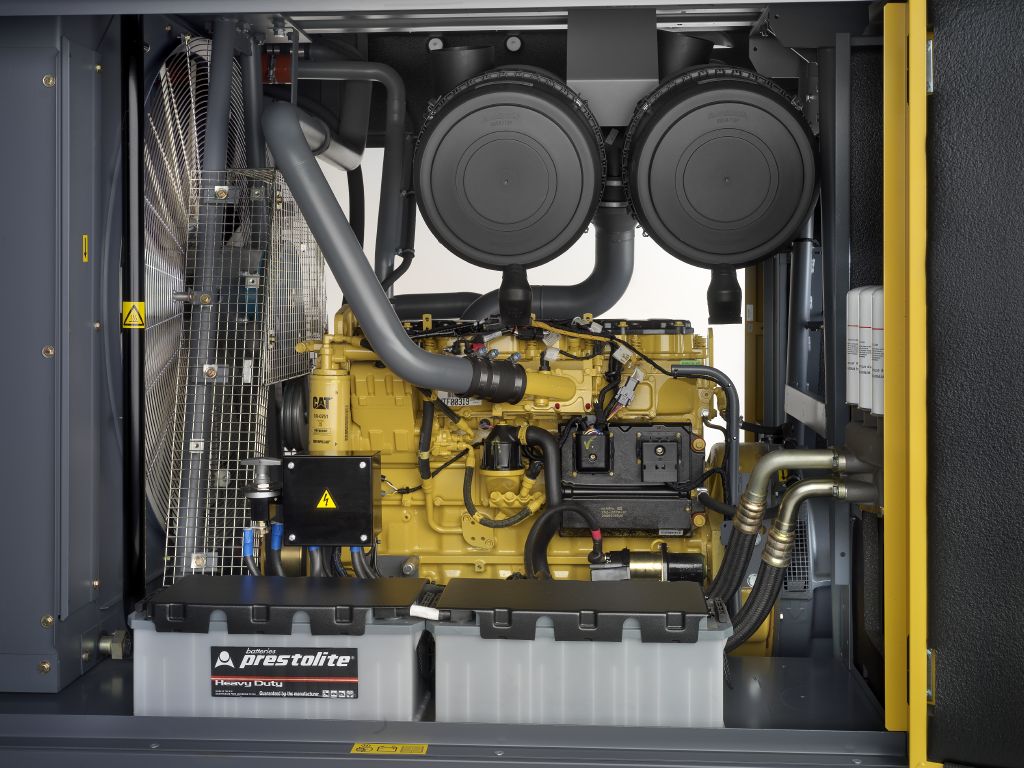

Дизельный компрессор XATS 487 имеет одноступенчатый винтовой маслонаполненный компрессорный элемент производства Atlas Copco Airtec приводимый в движение через гибкую резиновую неразъемную муфту от “электронного” дизельного двигателя марки Caterpillar. Установка смонтирована на прочном основании и закрыта прочным погодозащитным и шумопоглощающим кожухом. Кожух имеет четыре широко открываемые двери и несколько люков для доступа к обслуживаемым агрегатам и узлам установки. Кожух и основание оцинковано и окрашено порошковым способом с высушиванием при температуре +200°С. Сжатый воздух поступает к потребителю через один 2,5” выходные патрубки. Слив всех рабочих жидкостей (масло компрессора и двигателя и охлаждающая жидкость двигателя) осуществляется через централизованную систему слива расположенную рядом с панелью управления. Установка оборудована съемным металлическим топливным баком с возможностью удобной промывки и очистки от осадков топлива.
Системы управления и контроля передвижного компрессора XATS 487 Cd
Управление осуществляется клапанами реагирующими на изменение рабочего давления в ресивере. При увеличении потребности в сжатом воздухе со стороны потребителя, система управления улавливает падение давления на выходе из компрессора и дает команду на увеличение числа оборотов двигателя и на открытие входного клапана. При уменьшении потребности в сжатом воздухе, система улавливает увеличение рабочего давления и снижает число оборотов двигателя и перекрывает входной клапан. Таким образом, система управления обеспечивает точное соответствие произведенного сжатого воздуха потребному. Рабочее давление устанавливается регулировочным клапаном. Электронная система контроля объединяет данные получаемые от двигателя с электронным управлением, компрессора и других агрегатов и управляет работой двигателя, обеспечивая выявление отклонений от нормальной работы на раннем этапе их возникновения. Данные о работе выводятся на четырехстрочный жидкокристаллический дисплей расположенный на панели управления, где также имеется главный манометр и указатель уровня топлива. На дисплей выводится следующая информация: рабочее давление, уровень топлива, счетчик часов наработки, температура воздуха на выходе из компрессорного элемента и из выходного патрубка, давление масла двигателя, температура масла двигателя, число оборотов двигателя, уровень масла в компрессоре, уровень охлаждающей жидкости двигателя, состояние готовности к старту, состояние запуска, состояние не загруженности, состояние загрузки, состояние охлаждения, состояние аварийной остановки, состояние прогрева и т.п
Система управления обеспечивает предупреждение (сопровождающееся световой и звуковой сигнализацией) и если не была устранена причина то аварийный останов произойдет в случае: низкой или высокой температуры воздуха на выходе из компрессора, ненормального давления компрессорного масла, ненормального давления в ресивере, срабатывании вакуумного индикатора засоренности воздушных фильтров, высокой температуры воздуха после компрессорного элемента, отказа загрузочного клапана, высокой температуры охлаждающей жидкости, низкого давления масла двигателя, низкого уровня охлаждающей жидкости, низкого давления топлива, низкого уровня топлива и т.п.
